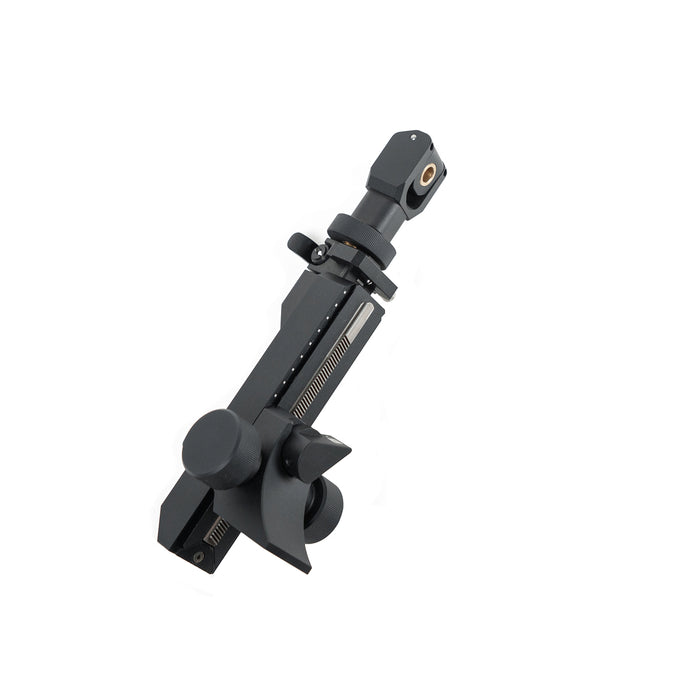

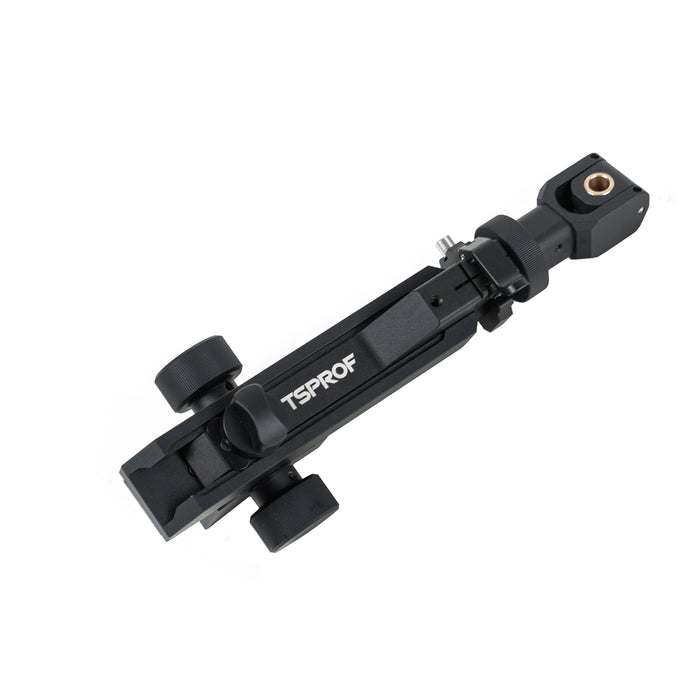

Actualización del ajustador de altura de K03 a K4
Su diseño permite configurar el ángulo de afilado más rápido, fácil y con mayor precisión. Todos los elementos móviles del elevador se bloquean con una mano, asegurando una fijación segura en la posición seleccionada.
Ajuste de ángulo en tres pasos
El sistema ofrece tres métodos de ajuste de ángulo:
-
ajuste grueso (hasta 1° de precisión) usando el deslizador;
-
ajuste fino (hasta 0.1° de precisión) usando el ajustador de altura de cremallera y piñón;
-
ajuste ultrafino (hasta 0.01° de precisión) usando el mecanismo de microajuste.
El conjunto de microajuste permite cambios de ángulo con una precisión menor a 0.1°, lo que es especialmente útil para la eliminación de rebabas y al trabajar con abrasivos ultrafinos. El microajuste se bloquea con una palanca excéntrica. Cuando está desbloqueada, la palanca indica visualmente que se requiere fijación antes de la operación.
Anodizado negro mate
Los componentes principales del cuerpo del elevador están hechos de aluminio de grado aeroespacial con un acabado anodizado negro mate. Esto no es solo una elección estética, sino una solución técnica que mejora la durabilidad del producto. El recubrimiento protege el metal contra la corrosión y daños mecánicos menores, resiste la decoloración con el tiempo y soporta la exposición ambiental. La agradable superficie mate requiere un mantenimiento mínimo mientras preserva la apariencia profesional de su herramienta durante toda su vida útil.
Instrucción de montaje K03

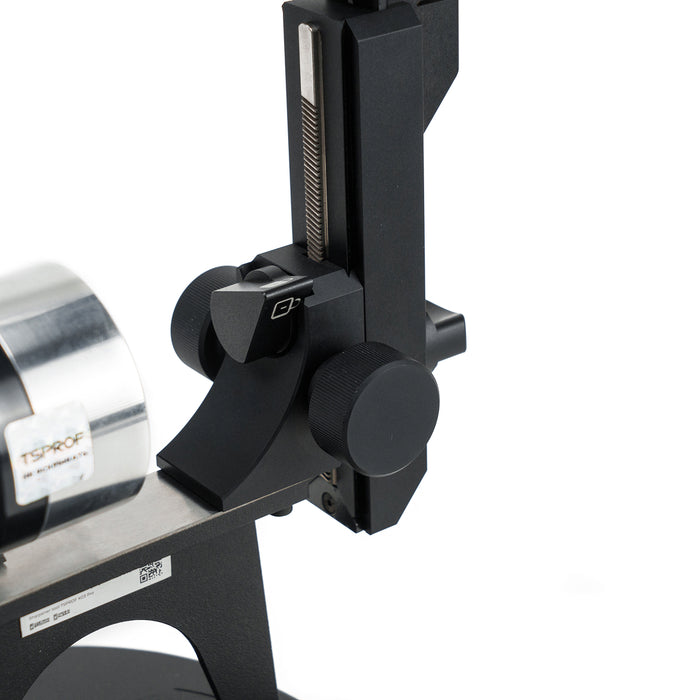

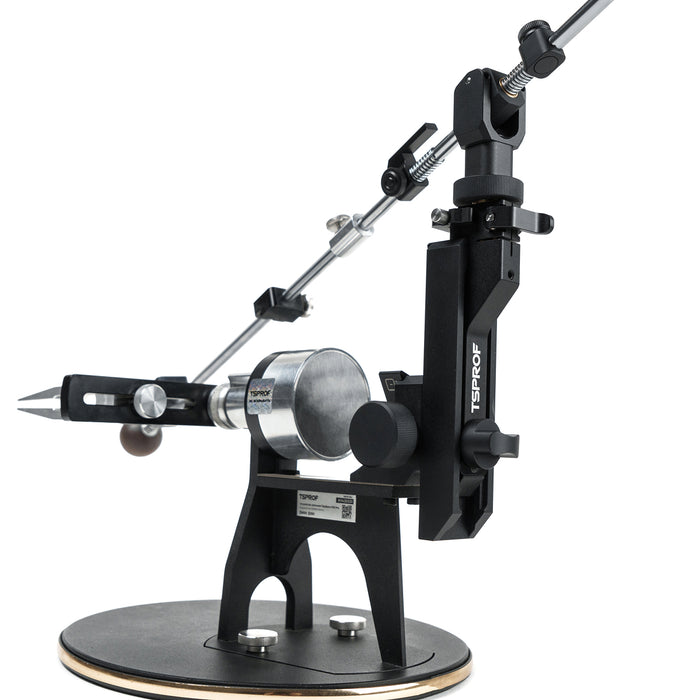

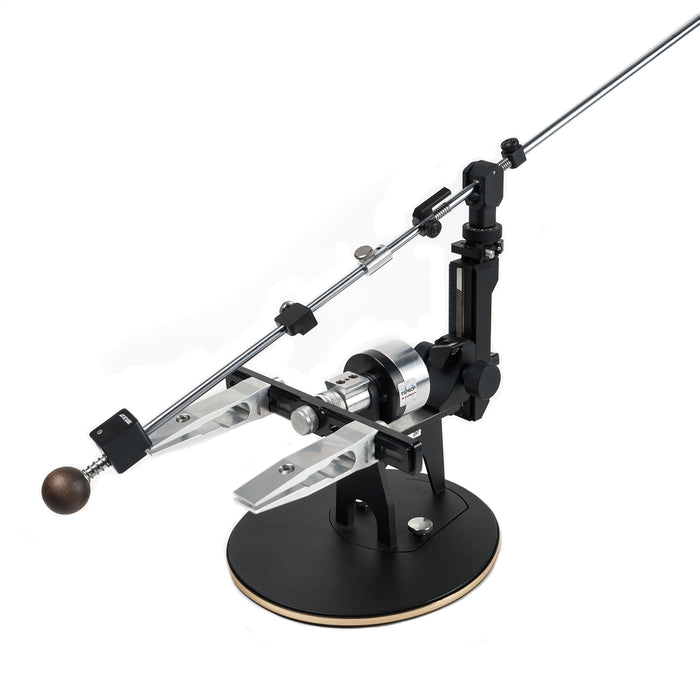

Este ajustador de altura es compatible con los sistemas de afilado TSPROF K03. La instalación requiere retirar los dos tornillos de montaje ubicados en la parte inferior del soporte del sistema de afilado usando una llave hexagonal de 3 mm. Instale el elevador de cremallera y piñón TSPROF K4 y asegúrelo con los tornillos.
Especificaciones
| Dimensiones |
90 × 80 × 230 mm |
| Peso |
750 g |
¡Atención! El gancho de estacionamiento estándar del sistema de afilado TSPROF K03 no proporciona una fijación confiable de la varilla guía en la unidad de bisagra del ajustador de altura de cremallera y piñón K4. Para una fijación segura de la varilla guía, recomendamos comprar el TSPROF K4 Parking.
El juego incluye
- Ajustador de altura de cremallera y piñón TSPROF K4, mate — 1 pieza.
- Llave hexagonal de 3 mm — 1 pieza.
- Tornillo M4×16 DIN 912 — 2 piezas.
¡Atención! De acuerdo con los requisitos para recubrimientos de óxido anódico, pueden ocurrir ligeras diferencias de tono según el grado de aleación y la geometría de la pieza. Esto no es un defecto, sino una característica tecnológica que confirma la autenticidad del anodizado verdadero. El producto conserva completamente todas las propiedades protectoras y de rendimiento.
